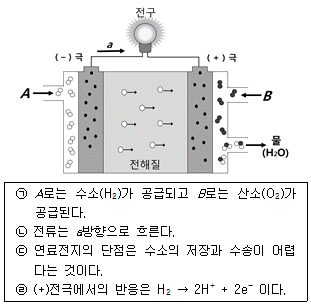

다음 그림은 수소연료 전지의 구조와 원리를 모식적으로 나타낸 것이다. 이에 대한 설명으로 옳은 것만을 보기에서 있는 대로 고른 것은?

① ㉠
② ㉠㉢
③ ㉡㉢
④ ㉠㉢㉣

(정답률: 알수없음)

문제 해설

수소와 산소가 전극을 통해 반응하여 전기를 발생시키고, 이 전기를 이용하여 전기자동차 등에서 사용하는 것이 수소연료전지의 원리이다. 이때, 전극에는 총 3개의 층이 존재하는데, 1층은 수소를 공급하는 곳이고, 2층은 전극으로서의 역할을 하며, 3층은 산소를 공급하는 곳이다. 따라서, ㉠은 수소 공급 층, ㉢은 전극 층을 나타내므로 정답은 ㉠㉢이다. ㉡㉢은 산소 공급 층과 전극 층을 나타내는 것으로, ㉠㉢㉣은 전체적인 구조를 모두 포함하는 것이므로 옳지 않다.
